Temperatuurregeling – PID & proceskarakteristieken

Met de didactische kofferset meet- en regeltechnieken leren deelnemers temperatuurregelkringen opbouwen, instellen en optimaliseren volgens verschillende methoden.
Je maakt kennis met de opbouw van een regelkring (sensor, actuator, standaardsignalen) en leert werken met de proportionele band, integratie- en differentiatietijd.

Bediening van de regelaar

• Handmatig instellen op de regelaar.
• Via de meegeleverde software.
• Temperatuurmeting met PT100-sensor.
• Opnemen van een proceskarakteristiek.
• Bepalen van procesparameters uit de karakteristiek: dode tijd, tijdconstante, procesversterking.
• De invloed van de parameters P – I – D .ervaren aan de hand van verschillende oefeningen.
• Parameters instellen via auto-tuning of de Ziegler–Nichols-methode.

Instellingen via de software

• Keuze type regelaar: aan/uit of PID
• Parameters aanpassen
• Tracing uitvoeren en proces volgen
• Tracings bewaren voor analyse
• Snel instellen met basisproject
• Compatibel met Windows 7 / 10 / 11

De didactische koffers

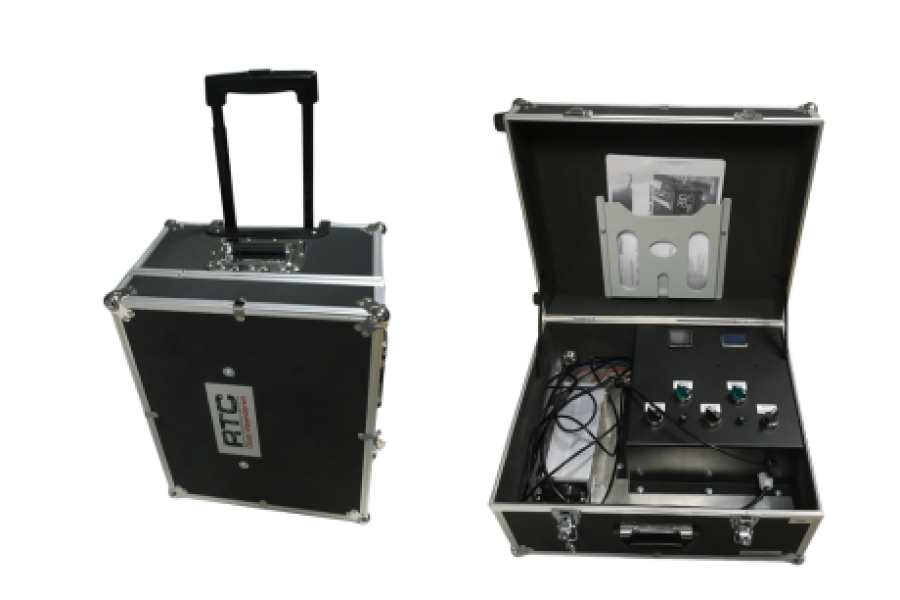

• 6 koffers uitgerust met een volledige temperatuurregelkring
• Regelaar gemonteerd in veilige flightcase
• Geschikt voor transport in een personenwagen
• Inclusief schema’s, oefeningen, software en drivers
• USB-aansluiting voor verbinding met pc

Mogelijkheden met behulp van de software:

• Aanpassen type regelaar: aan/uit of PID.
• De parameters van de regelaar aanpassen.
• Een tracing uitvoeren. Het proces kan steeds opgevolgd worden. De opgenomen tracing kan bewaard worden.
• Met behulp van een basisproject is de regelaar vlug ingesteld.
• De software werkt op windows 7 / windows 10 / windows 11.
• De regelaar wordt met een USB kabel verbonden met een computer.

Soorten processen

• Proceskarakteristiek: dode tijd, tijdconstante
• Nulde-orde, eerste-orde, tweede-orde en hogere orde processen
• Tunen met Ziegler–Nichols, oscillatiemethode en experimentele methode
• Single-loop regelkringen

Oefeningen & handleiding

• Uitgebreide handleiding inbegrepen
• Nieuw: e-learningmodule beschikbaar op het TEO-platform

Praktische info

• Eén set van 6 flightcase koffers. Alle onderdelen zijn afgeschermd en veilig.
• Digitaal leerpad (account via TEO, wordt aangemaakt na goedkeuring ontlening).
• Handleidingen en documentatie beschikbaar op deze webpagina.
• Gratis te ontlenen.
• Levering en ophaling via koerierdienst

Project gerealiseerd door RTC Oost-Vlaanderen met de steun van mtech+ Oost-Vlaanderen en in samenwerking met TEO.
